Socket Countersunk Head Screws

Description:

Socket countersunk head cap screws from ITA Fasteners are mainly used in applications which require a visually pleasing fastener with minimal load bearing capabilities. So, please note that these screws are not intended to be used in high strength applications. Sockets whose wear resistance is to be protected in the long run can use these screws instead of high strength countersunk screws. It is available in stainless steel, carbon steel, and alloy steel to bear more wear and tear while also making it more corrosion resistant.

The procedure to tighten these in place on the surface is to apply the recommended level of torque on the nut while inserting and holding the key into the socket. If there is no sufficient space on the surface for wrenches to create an opening for screws, then the head of these countersunk socket screws is in the neat sitting of the screws on the surface and in the smooth construction of structures.

Dimensional Standards:

IS 6761, DIN 7991, BS 4168, BS 2470, ASME B18.3.5M

Size range:

Metric: M3 to M24
Inches: 3/16” to 5/16”

Flange Button Socket Screws Dimensions

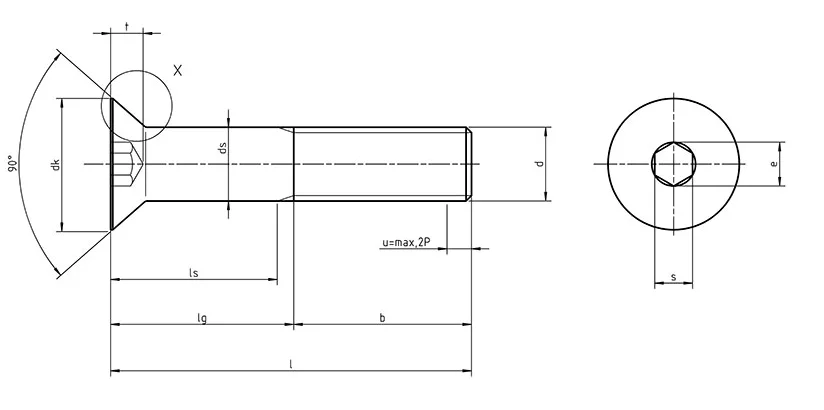

DIN 7991 - Hexagon socket countersunk head cap screws

DIN 7991-hexagon countersunk2 Dimensions

Thread d		M3	M4	M5	M6	M8	M10	M12	(M14)	M16	(M18)	M20	(M22)	M24
P		0,5	0,7	0,8	1	1,25	1,5	1,75	2	2	2,5	2,5	2,5	3
a	2°	90°											60°
	0	90°											60°
b	l?125mm	12	14	16	18	22	26	30	34	38	42	46	50	54
	125	-	-	-	24	28	32	36	40	44	48	52	56	60
	l>200mm	-	-	-	-	-	45	49	53	57	61	65	69	73
c	approx.	0,2	0,3	0,3	0,3	0,4	0,5	0,5	0,5	0,5	0,5	0,5	1	1
dk	nominal=max.	6	8	10	12	16	20	24	27	30	33	36	36	39
	min.	5,7	7,64	9,64	11,57	15,57	19,48	23,48	26,48	29,48	32,38	35,38	35,38	38,38
da	max.	3,6	4,7	5,7	6,8	9,2	11,2	13,7	15,7	17,7	20,2	22,4	24,4	26,4
ds	nominal=max.	3	4	5	6	8	10	12	14	16	18	20	22	24
	min.	2,86	3,82	4,82	5,82	7,78	9,78	11,73	13,73	15,73	17,73	19,67	21,67	23,67
e	min.	2,3	2,87	3,44	4,58	5,72	6,86	9,15	11,43	11,43	13,72	13,72	16	16
k	max.	1,7	2,3	2,8	3,3	4,4	5,5	6,5	7	7,5	8	8,5	13,1	14
r	min.	0,1	0,2	0,2	0,3	0,5	0,5	1	1	1	1	1	1	1,6
s	nominal	2	2,5	3	4	5	6	8	10	10	12	12	14	14
	min.	2,02	2,52	3,02	4,02	5,02	6,02	8,025	10,025	10,025	12,032	12,032	14,032	14,032
	max.	2,1	2,6	3,1	4,12	5,14	6,14	8,175	10,175	10,175	12,212	12,212	14,212	14,212
t	nominal=max.	1,2	1,8	2,3	2,5	3,5	4,4	4,6	4,8	5,3	5,5	5,9	8,8	10,3
	min.	0,95	1,5	2,05	2,25	3,2	4,1	4,3	4,5	5	5,2	5,6	8,44	9,87

Thread d			M3		M4		M5		M6		M8		M10		M12
l			lengths ls and lg
nominal	min.	max.	ls min.	lg max.	ls min.	lg max.	ls min.	lg max.	ls min.	lg max.	ls min.	lg max.	ls min.	lg max.	ls min.	lg max.
8	7,71	8,29	-	3,2	-	4,4	-	5,2	-	6,3
10	9,71	10,29	-	3,2	-	4,4	-	5,2	-	6,3	-	8,2
12	11,65	12,35	-	3,2	-	4,4	-	5,2	-	6,3	-	8,2	-	10
16	15,65	16,35	-	3,2	-	4,4	-	5,2	-	6,3	-	8,2	-	10
20	19,58	20,42	-	3,2	-	4,4	-	5,2	-	6,3	-	8,2	-	10	-	11,8
25	24,58	25,42	10,5	13	-	4,4	-	5,2	-	6,3	-	8,2	-	10	-	11,8
30	29,58	30,42	15,5	18	12,5	16	-	5,2	-	6,3	-	8,2	-	10	-	11,8
35	34,5	35,5			17,5	21	15	19	-	6,3	-	8,2	-	10	-	11,8
40	39,5	40,5			22,5	26	20	24	17	22	-	8,2	-	10	-	11,8
50	49,5	50,5					30	34	27	32	21,7	28	16,5	24	-	11,8
60	59,4	60,6									31,7	38	26,5	34	21,25	30
70	69,4	70,6											36,5	44	31,25	40

Thread d			(M14)		M16		(M18)		M20		(M22)		M24
l			lengths ls and lg
nominal	min.	max.	ls min.	lg max.	ls min.	lg max.	ls min.	lg max.	ls min.	lg max.	ls min.	lg max.	ls min.	lg max.
20	19,58	20,42
25	24,58	25,42	-	13
30	29,58	30,42	-	13	-	13,5
35	34,5	35,5	-	13	-	13,5	-	15,5	-	16
40	39,5	40,5	-	13	-	13,5	-	15,5	-	16	-	20,6
50	49,5	50,5	-	13	-	13,5	-	15,5	-	16	-	20,6	-	23
60	59,4	60,6	16	26	-	13,5	-	15,5	-	16	-	20,6	-	23
70	69,4	70,6	26	36	22	32	15,5	28	-	16	-	20,6	-	23
80	79,4	80,6	36	46	32	42	25,5	38	21,5	34	-	20,6	-	23
90	89,3	90,7			42	52	35,5	48	31,5	44	27,5	40	-	23
100	99,3	100,7					45,5	58	41,5	54	37,5	50	31	46
70	69,4	70,6											36,5	44

ASME B18.3 - Countersunk Socket Head Cap screw

ASME B18.3-hexagoncountersunk Dimensions

Diameter-UNC	#6-32	#8-32	#10-24	1/4-20	5/16-18	3/8-16	7/16-14	1/2-13	5/8-11	3/4-10
Diameter Code	006	008	010	014	016	018	020	024	026	028
t	.66	.076	.87	.111	.135	.159	.159	.172	.220	.220
s	5/64	3/32	1/8	5/32	3/16	7/32	1/4	5/16	3/8	1/2
0.078	.078	.094	.125	.156	.188	.219	.250	.312	.375	.500
k max.	.097	.112	.127	.161	.198	.234	.234	.251	.324	.396
d2 max.	.307	.359	.411	.531	.656	.781	.844	.938	1.188	1.438
R.S. Torque (in-lb)	16.5	30.1	43.7	104	215	382	611	931	1722	3054

Diameter-UNF	10-32	1/4-28	5/16-24	3/8-24	1/2-20
Diameter Code	010	014	016	018	024
t	.087	.111	.135	.159	.172
s	1/8	5/32	3/16	7/32	5/16
s	.125	.156	.188	.219	.312
k max.	.127	.161	.198	.234	.251
d2 max.	.411	.531	.656	.781	.938
R.S. Torque (in-lb)	43.7	104	215	382	931
