Socket Low Head Cap Screws

Description:

Low head socket screws from ITA Fasteners are precision fasteners. They are used in low screw head height applications. Please note that this restricts the use of these screws to low strength applications. They come in stainless steel, carbon steel or alloy steel make, allowing these screws to resist corrosion and be used in underwater applications as well. In general, these screws are used in the designing of metal shears which require very low head length. Due to its low height and clean appearance, they are also used in home furniture assembly.

Despite its low height, the screws provide maximum fatigue control which is due to the tightly controlled fillet between the head and body. We stock low head socket cap screws in several dimensions depending on individual requirements. We also undertake custom orders of varying sizes. We assure prompt delivery of all our products in a short period.

Dimensional Standards:

DIN 7984, ASME B18.3.1M

Size range:

Metric: M4 to M20

Low Head Socket Cap Screws Dimensions

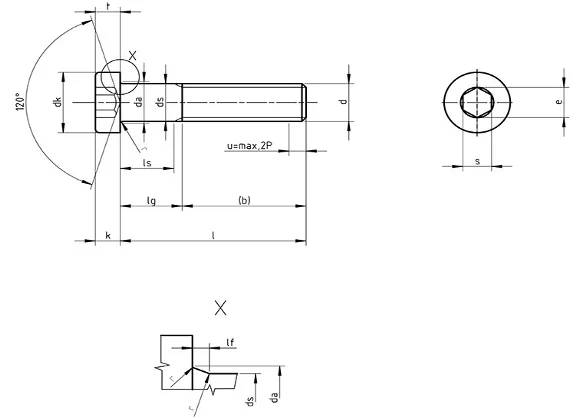

DIN 7984: Low Head Socket Cap Screws

Thread d		M3	M4	M5	M6	M8	M10	M12	(M14)	M16	(M18)	M20	(M22)	M24
P		0,5	0,7	0,8	1	1,25	1,5	1,75	2	2	2,5	2,5	2,5	3
b	l?125mm	12	14	16	18	22	26	30	34	38	42	46	50	54
	125>l?200mm	-	-	-	-	28	32	36	40	44	48	52	56	60
	l>200mm	-	-	-	-	-	-	-	-	57	61	65	69	73
d_k	nominal=max.	5,5	7	8,5	10	13	16	18	21	24	27	30	33	36
d_k	min.	5,32	6,78	8,28	9,78	12,73	15,73	17,73	20,67	23,67	26,67	29,67	32,61	35,61
d_a	max.	3,6	4,7	5,7	6,8	9,2	11,2	13,7	15,7	17,7	20,2	22,4	24,4	26,4
d_s	nominal=max.	3	4	5	6	8	10	12	14	16	18	20	22	24
d_s	min.	2,86	3,82	4,82	5,82	7,7	9,78	11,73	13,73	15,73	17,73	19,67	21,67	23,67
d_w	min.	4,84	6,2	7,7	9,2	12,03	15,03	17,03	19,83	22,83	25,83	28,83	31,61	34,61
e	min.	2,3	2,87	3,44	4,58	5,72	8,01	9,15	11,43	13,72	13,72	16	16	19,44
f	max.	0,51	0,6	0,6	0,68	1,02	1,02	1,87	1,87	1,87	1,87	2,04	2,04	2,04
k	nominal=max.	2	2,8	3,5	4	5	6	7	8	9	10	11	12	13
k	min.	1,86	2,66	3,32	3,82	4,82	5,82	6,78	7,78	8,78	9,78	10,73	11,73	12,73
r	min.	0,1	0,2	0,2	0,25	0,4	0,4	0,6	0,6	0,6	0,6	0,8	0,8	0,8
s	nominal	2	2,5	3	4	5	7	8	10	12	12	14	14	17
	min.	2,02	2,52	3,02	4,02	5,02	7,025	8,025	10,025	12,032	12,032	14,032	14,032	17,05
	max.	2,1	2,6	3,1	4,12	5,14	7,175	8,175	10,175	12,212	12,212	14,212	14,212	17,23
t	nominal	1,5	2,3	2,7	3	3,8	4,5	5	5,3	5,5	6,5	7,5	8	8
	min.	1,38	2,18	2,58	2,88	3,62	4,35	4,85	5,15	5,35	6,32	7,32	7,82	7,82
	max.	1,62	2,42	2,82	3,12	3,95	4,65	5,15	5,45	5,65	6,68	7,68	8,18	8,18
v	max.	0,3	0,4	0,5	0,6	0,8	1	1,2	1,4	1,6	1,8	2	2,2	2,4

Thread d			M3		M4		M5		M6		M8		M10
l			Shank lengths ls and lg
nominal	min.	max.	ls min.	lg max.	ls min.	lg max.	ls min.	lg max.	ls min.	lg max.	ls min.	lg max.	ls min.	lg max.
5	4,76	5,24	-	1,5
6	5,76	6,24	-	1,5	-	2,1
8	7,71	8,29	-	1,5	-	2,1	-	2,4
10	9,71	10,29	-	1,5	-	2,1	-	2,4	-	3
12	11,65	12,35	-	1,5	-	2,1	-	2,4	-	3	-	3,75
-14	13,65	14,35	-	1,5	-	2,1	-	2,4	-	3	-	3,75
16	15,65	16,35	-	1,5	-	2,1	-	2,4	-	3	-	3,75	-	4,5
-18	17,65	18,35	-	1,5	-	2,1	-	2,4	-	3	-	3,75	-	4,5
20	19,58	20,42	5,5	8	-	2,1	-	2,4	-	3	-	3,75	-	4,5
25	24,58	25,42			7,5	11	-	2,4	-	3	-	3,75	-	4,5
30	29,58	30,42					10	14	7	12	-	3,75	-	4,5
35	34,5	35,5							12	17	6,75	13	-	4,5
40	39,5	40,5							17	22	11,75	18	6,5	14
45	44,5	45,5									16,75	23	11,5	19
50	49,5	50,5									21,75	28	16,5	24
-55	54,4	55,6									26,75	33	21,5	29
60	59,4	60,6									31,75	38	26,5	34
70	69,4	70,6											36,5	44

Thread d			M12		M14		M16		M18		M20		M22		M24
l			Shank lengths ls and lg
nominal	min.	max.	ls min.	lg max.	ls min.	lg max.	ls min.	lg max.	ls min.	lg max.	ls min.	lg max.	ls min.	lg max.	ls min.	lg max.
20	19,58	20,42	-	5,25
25	24,58	25,42	-	5,25
30	29,58	30,42	-	5,25	-	6	-	6
35	34,5	35,5	-	5,25	-	6	-	6
40	39,5	40,5	-	5,25	-	6	-	6	-	7,5	-	7,5
45	44,5	45,5	-	5,25	-	6	-	6	-	7,5	-	7,5
50	49,5	50,5	11,25	20	-	6	-	6	-	7,5	-	7,5	-	7,5	-	9
-55	54,4	55,6	16,25	25	11	21	-	6	-	7,5	-	7,5	-	7,5	-	9
60	59,4	60,6	21,25	30	16	26	12	22	-	7,5	-	7,5	-	7,5	-	9
70	69,4	70,6	31,25	40	26	36	22	32	15,5	28	11,5	24	-	7,5	-	9
80	79,4	80,6	41,25	50	36	46	32	42	25,5	38	21,5	34	17,5	30	-	9
90	89,3	90,7							35,5	48	31,5	44	27,5	40	21	36
100	99,3	100,7							45,5	58	41,5	54	37,5	50	31	46
45	44,5	45,5									16,75	23	11,5	19
50	49,5	50,5									21,75	28	16,5	24
-55	54,4	55,6									26,75	33	21,5	29
60	59,4	60,6									31,75	38	26,5	34
70	69,4	70,6											36,5	44

DIN 6912 - Cap Screws Thin Cylindrical Head

Thread d		M4	M5	M6	M8	M10	M12	(M14)	M16	(M18)	M20	(M22)	M24	(M27)	M30	(M33)	M36
P		0,7	0,8	1	1,25	1,5	1,75	2	2	2,5	2,5	2,5	3	3	3,5	3,5	4
b	of 125mm or less	14	16	18	22	26	30	34	38	42	46	50	54	60	66	72	78
	above 125mm up to 200mm	-	-	-	-	32	36	40	44	48	52	56	60	66	72	78	84
	exceeding 200mm	-	-	-	-	-	-	-	57	61	65	69	73	79	85	91	97
dk	Nominal size - max.	7	8,5	10	13	16	18	21	24	27	30	33	36	40	45	50	54
dk	Min.	6,78	8,28	9,78	12,73	15,73	17,73	20,67	23,67	26,67	29,67	32,61	65,61	39,61	44,61	49,61	53,54
da	Max.	4,7	5,7	6,8	9,2	11,2	13,7	15,7	17,7	20,2	22,4	24,4	26,4	30,4	33,4	36,4	39,4
dh	Nominal size - min.	2	2,5	3	4	5	6	7	8	8	10	10	12	12	15	16,5	18
dh	Max.	2,06	2,56	3,06	4,075	5,075	6,075	7,09	8,09	8,09	10,09	10,09	12,11	12,11	15,11	16,61	18,11
ds	Nominal size - max.	4	5	6	8	10	12	14	16	18	20	22	24	27	30	33	36
ds	Min.	3,82	4,82	5,82	7,78	9,78	11,73	13,73	15,73	17,73	19,67	21,67	23,67	26,67	29,67	32,61	65,61
dw	Min.	6,2	7,7	9,2	12,03	15,03	17,03	19,83	22,83	25,83	28,83	31,61	34,61	38,61	43,61	48,61	52,34
e	Min.	3,44	4,58	5,72	6,86	9,15	11,43	13,72	16	16	19,44	19,44	21,73	21,73	25,15	27,43	30,85
lf	Max.	0,6	0,6	0,68	1,02	1,02	1,45	1,45	1,45	1,87	2,04	2,04	2,04	2,89	2,89	2,89	2,89
k	Nominal size - max.	2,8	3,5	4	5	6,5	7,5	8,5	10	11	12	13	14	16	17,5	19,5	21,5
k	Min.	2,66	3,32	3,82	4,82	6,28	7,28	8,28	9,78	10,73	11,73	12,73	13,73	15,73	17,23	19,17	21,17
r	Min.	0,2	0,2	0,25	0,4	0,4	0,6	0,6	0,6	0,6	0,8	0,8	0,8	1	1	1	1
s	Nominal size	3	4	5	6	8	10	12	14	14	17	17	19	19	22	24	27
	Min.	3,02	4,02	5,02	6,02	8,025	10,025	12,032	14,032	14,032	17,05	17,05	19,065	19,065	22,065	24,065	27,065
	Max.	3,1	4,12	5,14	6,14	8,175	10,175	12,212	14,212	14,212	17,23	17,23	19,275	19,275	22,275	24,275	27,275
t1	Nominal size	1,6	2	2,5	3	3,5	4	4,5	5,5	6	6,5	7	7	8,5	9	10	11,5
	Min.	1,48	1,88	2,38	2,88	3,35	3,85	4,35	5,35	5,85	6,32	6,82	6,82	8,32	8,82	9,82	11,28
	Max.	1,72	2,12	2,62	3,12	3,65	4,15	4,65	5,65	6,15	6,68	7,18	7,18	8,68	9,18	10,18	11,72
t2	Min.	3,3	4	5	6,5	7,5	9	10	11,5	12,5	14	15	16	17	19	20	24
t2	Max.	3,6	4,3	5,3	6,86	7,86	9,36	10,36	11,93	12,93	14,43	15,43	16,43	17,43	19,52	20,52	24,52
v	Max.	0,4	0,5	0,6	0,8	1	1,2	1,4	1,6	1,8	2	2,2	2,4	2,7	3	3,3	3,6

Thread d			M4		M5		M6		M8		M10		M12		M14		M16		M18		M20		M22		M24		M27		M30		M33		M36
l			ls	lg	ls	lg	ls	lg	ls	lg	ls	lg	ls	lg	ls	lg	ls	lg	ls	lg	ls	lg	ls	lg	ls	lg	ls	lg	ls	lg	ls	lg	ls	lg
Nominal size	Min.	Max.	Min.	Max.	Min.	Max.	Min.	Max.	Min.	Max.	Min.	Max.	Min.	Max.	Min.	Max.	Min.	Max.	Min.	Max.	Min.	Max.	Min.	Max.	Min.	Max.	Min.	Max.	Min.	Max.	Min.	Max.	Min.	Max.
10	9,71	10,29	1,4	3,5	1,8	4,2	2,5	5,5
12	11,65	12,35	1,4	3,5	1,8	4,2	2,5	5,5	3,2	7
16	15,65	16,35	1,4	3,5	1,8	4,2	2,5	5,5	3,2	7	3,5	8	4,2	9,5
20	19,58	20,42	2,5	6	1,8	4,2	2,5	5,5	3,2	7	3,5	8	4,2	9,5	4,5	10,5	5	11
25	24,58	25,42	7,5	11	5	9	2,5	5,5	3,2	7	3,5	8	4,2	9,5	4,5	10,5	5	11	5,5	13
30	29,58	30,42	12,5	16	10	14	7	12	3,2	7	3,5	8	4,2	9,5	4,5	10,5	5	11	5,5	13	6,5	14
35	34,5	35,5	17,5	21	15	19	12	17	6,75	13	3,5	8	4,2	9,5	4,5	10,5	5	11	5,5	13	6,5	14
40	39,5	40,5	22,5	26	20	24	17	22	11,75	18	6,5	14	4,2	9,5	4,5	10,5	5	11	5,5	13	6,5	14	6,5	14
50	49,5	50,5	32,5	36	30	34	27	32	21,75	28	16,5	24	11,5	20	4,5	10,5	5	11	5,5	13	6,5	14	6,5	14
60	59,4	60,6			40	44	37	42	31,75	38	26,5	34	21,5	30	16	26	12	22	5,5	13	6,5	14	6,5	14	7	16
70	69,4	70,6					47	52	41,75	48	36,5	44	31,5	40	26	36	22	32	15,5	28	11,5	24	6,5	14	7	16	8	17	8,5	19
80	79,4	80,6							51,75	58	46,5	54	41,5	50	36	46	32	42	25,5	38	21,5	34	17,5	30	7	16	8	17	8,5	19	9,5	20
90	89,3	90,7									56,5	64	51,5	60	46	56	42	52	35,5	48	31,5	44	27,5	40	21	36	8	17	8,5	19	9,5	20	10,5	22,5
100	99,3	100,7											61,5	70	56	66	52	62	45,5	58	41,5	54	37,5	50	31	46	25	40	8,5	19	9,5	20	10,5	22,5
-110	109,3	110,7													66	76	62	72	55,5	68	51,5	64	47,5	60	41	56	35	50	26,5	44	9,5	20	10,5	22,5
120	119,3	120,7													76	86	72	82	65,5	78	61,5	74	57,5	70	51	66	45	60	36,5	54	30,5	48	10,5	22,5
-130	129,2	130,8															76	86	69,5	82	65,5	78	61,5	74	55	70	49	64	40,5	58	34,5	52	26	46
140	139,2	140,8															86	96	79,5	92	75,5	88	71,5	84	65	80	59	74	50,5	68	44,5	62	36	56
-150	149,2	150,8																	89,5	102	85,5	98	81,5	94	75	90	69	84	60,5	78	54,5	72	46	66
160	159,2	160,8																			95,5	108	91,5	104	85	100	79	94	70,5	88	64,5	82	56	76
-170	169,2	170,8																			105,5	118	101,5	114	95	110	89	104	80,5	98	74,5	92	66	86
180	179,2	180,8																			115,5	128	111,5	124	105	120	99	114	90,5	108	84,8	102	76	96
-190	189,1	190,9																					121,5	134	115	130	109	124	100,5	118	94,5	112	86	106
200	199,1	200,9																					131,5	144	125	140	119	134	110,5	128	104,5	122	96	116

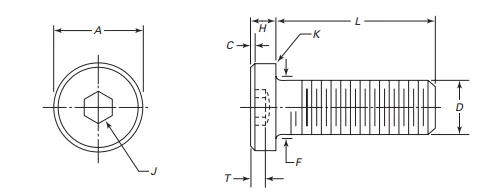

ASME B18.3- Low Head Socket Head Cap Screw

Nominal Size (Basic Screw Diameter) [Note (1)]		Body Diameter		Head Diameter		Head Height		Maximum Chamfer or Radius	Hexagon Socket Size		Key Engagement	Chamfer or Radius
		D [Note (2)]		A [Note (3)]		H		C [Note (4)]	J		T	K
		Max	Min	Max	Min	Max	Min	Max	Nom		Min	Max
4	0.112	0.112	0.1075	0.183	0.178	0.059	0.053	0.009	-	0.05	0.038	0.008
5	0.125	0.125	0.1202	0.205	0.2	0.065	0.059	0.012	1/16	0.062	0.044	0.008
6	0.138	0.138	0.1329	0.226	0.221	0.072	0.066	0.013	1/16	0.062	0.05	0.008
8	0.164	0.164	0.1585	0.27	0.265	0.085	0.079	0.014	5/64	0.078	0.06	0.008
10	0.19	0.19	0.184	0.312	0.307	0.098	0.092	0.018	3/32	0.094	0.072	0.008
1/4	0.25	0.25	0.2435	0.375	0.369	0.127	0.121	0.025	1/8	0.125	0.094	0.01
5/16	0.3125	0.3125	0.3053	0.437	0.431	0.158	0.152	0.033	5/32	0.156	0.11	0.01
3/8	0.375	0.375	0.3678	0.562	0.556	0.192	0.182	0.04	3/16	0.188	0.115	0.01
7/16	0.4375	0.4375	0.4294	0.625	0.618	0.223	0.213	0.047	7/32	0.219	0.135	0.015
1/2	0.5	0.5	0.4919	0.75	0.743	0.254	0.244	0.055	1/4	0.25	0.151	0.015
5/8	0.625	0.625	0.6163	0.875	0.867	0.316	0.306	0.07	5/16	0.312	0.25	0.015
