Shims & Support Rings

Description:

Shims are precision and pre-cut materials to reduce the dimensional inaccuracies of structures. Although they can be made with different materials, we at ITA Fasteners are specialists in designing custom shims and support rings in metal. It can make your structure sturdier and more reliable while seamlessly integrating with the metals. Even though shims and support rings are considered ad hoc supplies designed to hide mistakes, they can also be used on large scale projects to add some additional functionality to the structure. Hence, we suggest that you buy it in large quantities and store it for later.

Like we mentioned earlier, they are mostly used to adjust heights and other clearance issues present overall in whatever you are building. Consider the tolerance required for the shims, especially if you are placing it under the structure to support its weight. If the tolerance is not considered, it could lead to accidents and other mishaps.

Dimensional Standards:

DIN 988

Size range:

Metric: As Per Requirement
Inches: As Per Requirement

SHIMS & SUPPORT RINGS

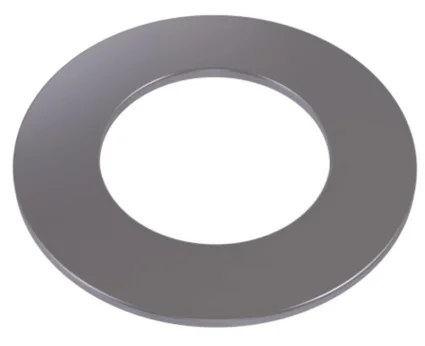

DIN 988 - Shim rings and supporting rings

Equivalent norms: CSN 21702;

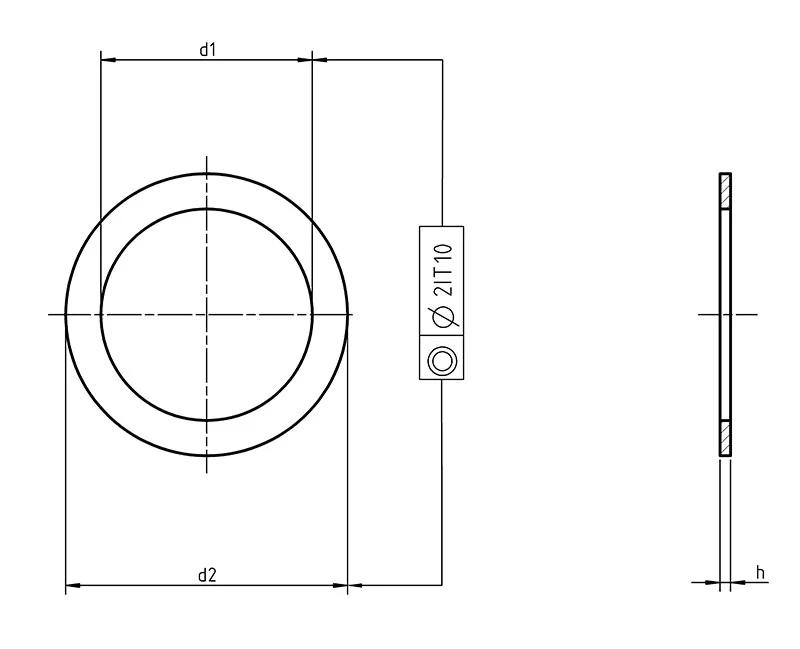

DIN 988 - Shim rings and supporting rings dimensions

Legend:
d1 - Inner diameter
d2 - Outer diameter
h - Washer width
Makings:
Steel: steel
Stainless: A2
Plastic: -
Non Ferrous: -
Thread: -
Notes:
Table according to DIN 988:
dimensions in mm

Thickness			max. = nominal			0,1	0,15	0,2	0,3	0,5	1	1,1	1,2	1,3	1,4	1,5	1,6	1,7	1,8	1,9	2
h			min.			0,07	0,12	0,16	0,25	0,45	0,95	1,05	1,15	1,25	1,35	1,45	1,55	1,65	1,75	1,85	1,95
Inside diameter			Outside diameter			Approximate mass (7,85 kg/dm3) kg/1000pcs
d1 (D12)			d2 (d12)
Nominal size	min.	max.	Nominal size	min.	max.
3	3,02	3,12	6	5,85	5,97	0,017	0,025	0,033	0,05	0,083	0,166	0,183	0,2
4	4,03	4,15	8	7,81	7,96	0,03	0,044	0,059	0,089	0,148	0,296	0,326	0,355
5	5,03	5,15	10	9,81	9,96	0,046	0,069	0,092	0,139	0,231	0,462	0,509	0,55
6	6,03	6,15	12	11,77	11,95	0,067	0,1	0,133	0,2	0,333	0,666	0,732	0,799	0,866	0,932
7	7,04	7,19	13	12,77	12,95	0,074	0,111	0,148	0,222	0,37	0,74	0,814	0,888	0,962	1,04
8	8,04	8,19	14	13,77	13,95	0,081	0,122	0,163	0,244	0,407	0,814	0,895	0,977	1,06	1,14	1,22	1,3
9	9,04	9,19	15	14,77	14,95	0,089	0,133	0,178	0,266	0,444	0,888	0,977	1,07	1,15	1,24	1,33	1,42
10	10,04	10,19	16	15,77	15,95	0,096	0,144	0,192	0,289	0,481	0,962	1,06	1,15	1,25	1,35	1,44	1,54	1,64	1,73
11	11,05	11,23	17	16,77	16,95	0,104	0,155	0,207	0,311	0,518	1,04	1,14	1,24	1,35	1,45	1,55	1,66	1,76	1,86
12	12,05	12,23	18	17,77	17,95	0,111	0,166	0,222	0,333	0,555	1,11	1,22	1,33	1,44	1,55	1,66	1,78	1,89	2
13	13,05	13,23	19	18,725	18,935	0,118	0,178	0,237	0,355	0,592	1,18	1,3	1,42	1,54	1,66	1,78	1,89	2,01	2,13	2,25	2,37
14	14,05	14,23	20	19,725	19,935	0,126	0,189	0,252	0,377	0,629	1,26	1,38	1,51	1,64	1,76	1,89	2,01	2,14	2,26	2,39	2,52
15	15,05	15,23	21	20,725	20,935	0,133	0,2	0,266	0,4	0,666	1,33	1,46	1,6	1,73	1,86	2	2,13	2,26	2,4	2,53	2,66
16	16,05	16,23	22	21,725	21,935	0,141	0,211	0,281	0,422	0,703	1,41	1,55	1,69	1,83	1,97	2,11	2,25	2,39	2,53	2,67	2,81
17	17,05	17,23	24	23,725	23,935	0,177	0,265	0,354	0,531	0,885	1,77	1,95	2,12	2,3	2,48	2,65	2,83	3,01	3,19	3,36	3,54
18	18,05	18,23	25	24,725	24,935	0,186	0,278	0,371	0,557	0,928	1,86	2,04	2,23	2,41	2,6	2,78	2,97	3,15	3,34	3,53	3,71
19	19,065	19,275	26	25,725	25,935	0,194	0,291	0,388	0,583	0,971	1,94	2,14	2,33	2,52	2,72	2,91	3,11	3,3	3,5	3,69	3,88
20	20,065	20,275	28	27,725	27,935	0,237	0,355	0,474	0,71	1,18	2,37	2,6	2,84	3,08	3,31	3,55	3,79	4,02	4,26	4,5	4,74
22	22,065	22,275	30	29,725	29,935	0,256	0,385	0,513	0,769	1,28	2,56	2,82	3,08	3,33	3,59	3,85	4,1	4,36	4,62	4,87	5,13
22	22,065	22,275	32	31,67	31,92	0,333	0,499	0,666	0,999	1,66	3,33	3,66	4	4,33	4,66	4,99	5,33	5,66	5,99	6,33	6,66
25	25,065	25,275	35	34,67	34,92	0,37	0,555	0,74	1,11	1,85	3,7	4,07	4,44	4,81	5,18	5,55	5,93	6,29	6,66	7,03	7,4
25	25,065	25,275	36	35,67	35,93	0,414	0,621	0,827	1,24	2,07	4,14	4,55	4,96	5,38	5,79	6,21	6,62	7,03	7,45	7,86	8,27
26	26,065	26,275	37	36,67	36,92	0,427	0,641	0,855	1,28	2,14	4,27	4,7	5,13	5,55	5,98	6,41	6,84	7,26	7,69	8,12	8,55
28	28,065	28,275	40	39,67	39,92	0,503	0,755	1,01	1,51	2,52	5,03	5,53	6,04	6,54	7,04	7,55	8,05	8,55	9,06	9,56	10,1
30	30,065	30,275	42	41,67	41,92	0,533	0,799	1,07	1,6	2,66	5,33	5,86	6,39	6,93	7,46	7,99	8,52	9,06	9,59	10,1	10,7
32	32,08	32,33	45	44,67	44,92	0,617	0,926	1,23	1,85	3,09	6,17	6,79	7,41	8,02	8,6	9,26	9,87	10,5	11,1	11,7	12,3
35	35,08	35,33	45	44,67	44,92	0,493	0,74	0,986	1,48	2,47	4,93	5,43	5,92	6,41	6,91	7,4	7,89	8,38	8,88	9,37	9,86
36	36,08	36,33	45	44,67	44,92	0,449	0,674	0,899	1,35	2,25	4,49	4,94	5,39	5,84	6,29	6,74	7,19	7,64	8,09	8,54	8,99
37	37,08	37,33	47	46,67	46,92	0,518	0,777	1,04	1,55	2,59	5,18	5,7	6,21	6,73	7,25	7,77	8,29	8,8	9,32	9,84	10,4
40	40,08	40,33	50	49,67	49,92	0,555	0,832	1,11	1,66	2,77	5,55	6,1	6,66	7,21	7,77	8,32	8,88	9,43	9,99	10,5	11,1

Thickness			max. = nominal			0,1	0,15	0,2	0,3	0,5	1	1,1	1,2	1,3	1,4	1,5	1,6	1,7	1,8	1,9	2
h			min.			0,07	0,12	0,16	0,25	0,45	0,95	1,05	1,15	1,25	1,35	1,45	1,55	1,65	1,75	1,85	1,95
Inside diameter			Outside diameter			Approximate mass (7,85 kg/dm3) kg/1000pcs
d1 (D12)			d2 (d12)
Nominal size	min.	max.	Nominal size	min.	max.
42	42,08	42,33	52	51,6	51,9	0,58	0,869	1,16	1,74	2,9	5,8	6,37	6,95	7,53	8,11	8,69	9,27	9,85	10,4	11	11,6
45	45,08	45,33	55	54,6	54,9	0,617	0,925	1,23	1,85	3,08	6,17	6,78	7,4	8,01	8,63	9,25	9,86	10,5	11,1	11,7	12,3
45	45,08	45,33	56	55,6	55,9	0,685	1,03	1,37	2,05	3,42	6,85	7,53	8,22	8,9	9,59	10,3	11	11,6	12,3	13	13,7
48	48,08	48,33	60	59,6	59,9	0,799	1,2	1,6	2,4	4	8	8,79	9,59	10,4	11,2	12	12,8	13,6	14,4	15,2	16
50	50,08	50,33	62	61,6	61,9	0,829	1,24	1,66	2,49	4,14	8,29	9,11	9,94	10,8	11,6	12,4	13,3	14,1	14,9	15,7	16,6
50	50,08	50,33	63	62,6	62,9	0,906	1,36	1,81	2,72	4,53	9,06	9,96	10,9	11,8	12,7	13,6	14,5	15,4	16,3	17,2	18,1
52	52,1	52,4	65	64,6	64,9	0,938	1,41	1,88	2,81	4,69	9,38	10,3	11,3	12,2	13,1	14,1	15	15,9	16,9	17,8	18,8
55	55,1	55,4	68	67,6	67,9	0,986	1,48	1,97	2,96	4,93	9,86	10,8	11,8	12,8	13,8	14,8	15,8	16,8	17,7	18,7	19,7
56	56,1	56,4	70	69,6	69,9	1,09	1,63	2,18	3,26	5,44	10,9	12	13,1	14,1	15,2	16,3	17,4	18,5	19,6	20,7	21,8
56	56,1	56,4	72	71,6	71,9	1,26	1,89	2,53	3,79	6,31	12,6	13,9	15,2	16,4	17,7	18,9	20,2	21,5	22,7	24	25,3
60	60,1	60,4	75	74,6	74,9	1,25	1,87	2,5	3,75	6,24	12,5	13,7	15	16,2	17,5	18,7	20	21,2	22,5	23,7	25
63	63,1	63,4	80	79,6	79,9	1,5	2,25	3	4,5	7,49	15	16,5	18	19,5	21	22,5	24	25,5	27	28,5	30
65	65,1	65,4	85	84,53	84,88	1,85	2,77	3,7	5,55	9,25	18,5	20,3	22,2	24	25,9	27,7	29,6	31,4	33,3	35,1	37
70	70,1	70,4	90	89,53	89,88	1,97	2,96	3,95	5,92	9,86	19,7	21,7	23,7	25,6	27,6	29,6	31,6	33,5	35,5	37,5	39,5
75	75,1	75,4	95	94,53	94,88	2,1	3,14	4,19	6,29	10,5	21	23,1	25,2	27,2	29,3	31,4	33,5	35,6	37,7	39,8	41,9
80	80,1	80,4	100	99,53	99,88	2,22	3,33	4,44	6,66	11,1	22,2	24,4	26,6	28,9	31,1	33,3	35,5	37,7	40	42,2	44,4
85	85,12	85,47	105	104,53	104,88	2,34	3,51	4,69	7,03	11,7	23,4	25,8	28,1	30,5	32,8	35,1	37,5	39,8	42,2	44,5	46,9
90	90,12	90,47	110	109,53	109,88	2,47	3,7	4,93	7,4	12,3	24,7	27,1	29,6	32,1	34,5	37	39,5	41,9	44,4	46,9	49,3
95	95,12	95,47	115	114,53	114,88	2,59	3,88	5,18	7,77	12,9	25,9	28,5	31,1	33,7	36,3	38,8	41,4	44	46,6	49,2	51,8
100	100,12	100,47	120	119,53	119,88	2,71	4,07	5,43	8,14	13,6	27,1	29,8	32,6	35,3	38	40,7	43,4	46,1	48,8	51,5	54,3
100	100,12	100,47	125	1,24,455	1,24,855	3,47	5,2	6,94	10,4	17,3	34,7
105	105,12	105,47	130	1,29,455	1,29,855	3,62	5,43	7,24	10,9	18,1	36,2
110	110,12	110,47	140	1,39,455	1,39,855	4,62	6,94	9,25	13,9	23,1	46,2
120	120,12	120,47	150	1,49,455	1,49,855	4,99	7,49	9,99	15	25	49,9
130	1,30,145	1,30,545	160	1,59,455	1,59,855	5,36	8,05	10,7	16,1	26,8	53,6
140	1,40,145	1,40,545	170	1,69,455	1,69,855	5,73	8,6	11,5	17,2	28,7	57,3
150	1,50,145	1,50,545	180	1,79,455	1,79,855	6,1	9,16	12,2	18,3	30,5	61
160	1,60,145	1,60,545	190	189,37	189,83	6,47	9,71	12,9	19,4	32,4	64,7
170	1,70,145	1,70,545	200	199,37	199,83	6,84	10,3	13,7	20,5	34,2	68,4
