Spring Washers / Helical Lock Washers

Description:

Helical spring washers from ITA Fasteners are mostly used to secure the loose components of machines and electrical equipment tightly. With its very high bolt tension per unit of applied torque, the screws protect the equipment from vibrations. It is available in stainless steel, carbon steel, and alloy steel to bear more wear and tear while also making it more corrosion resistant. These spring washers are one of the oldest fasteners still in use. They have been used for more than 100 years to build the equipment of ships.

Apart from their anti-loosening property, these screws offer several other notable advantages like providing a consistent torque control and load distribution across the bearing surface. These screws can also be considered as an excellent locking device, which can be used on hardened faying surfaces. The split in the coil absorbs any shock on the surface without transmitting any of the effects onto the equipment. The split is also responsible for resisting any back-off rotation of the screws.

Dimensional Standards:

DIN 7980, DIN 127, IS 6735, IS 3063, BS 4464, BS 1802, UNI 1751

Size range:

Metric: M3 to M42
Inches: As Per Requirement

SPRING WASHER HELICAL LOCK WASHER

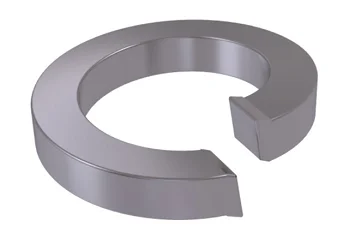

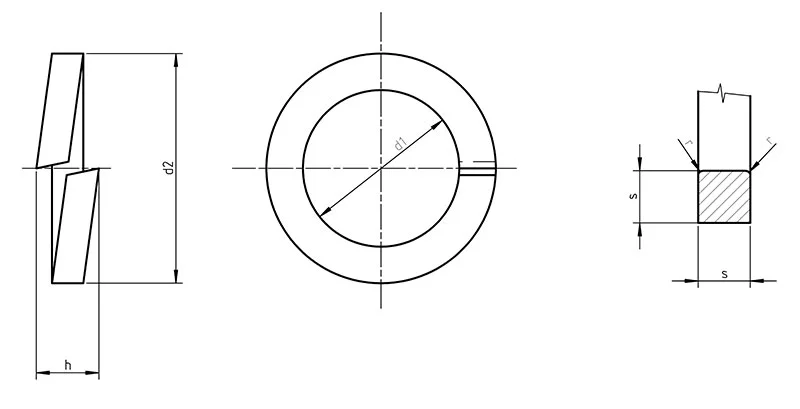

DIN 7980 - Spring lock washer for cylinder head screws

Legend:
d1 - Inner diameter
d2 - Outer diameter
S - Washer width
Makings:
Steel:spring steel
Stainless:A2,A4
Plastic:-
Non Ferrous:-
Thread:-
Notes:
Table according to DIN 7980:
dimensions in mm

Nominal	d1		d2	s		h		r	For thread size
	min.	max.	max.		Limit	min.	max.
3	3,1	3,4	5,6	1	±0,1	2	2,36	0,2	M3
3,5	3,6	3,9	6,1	1	±0,1	2	2,36	0,2	M3,5
4	4,1	4,4	7	1,2	±0,1	2,4	2,83	0,2	M4
5	5,1	5,4	8,8	1,6	±0,1	3,2	3,78	0,2	M5
6	6,1	6,5	9,9	1,6	±0,1	3,2	3,78	0,3	M6
8	8,1	8,5	12,7	2	±0,1	4	4,72	0,5	M8
10	10,2	10,7	16	2,5	±0,15	5	5,9	0,8	M10
12	12,2	12,7	18	2,5	±0,15	5	5,9	0,8	M12
14	14,2	14,7	21,1	3	±0,2	6	7,1	1	M14
16	16,2	17	24,4	3,5	±0,2	7	8,25	1	M16
18	18,2	19	26,4	3,5	±0,2	7	8,25	1	M18
20	20,2	21,2	30,6	4,5	±0,2	9	10,6	1	M20
22	22,5	23,5	32,9	4,5	±0,2	9	10,6	1	M22
24	24,5	25,5	35,9	5	±0,2	10	11,8	1,6	M24
27	27,5	28,5	38,9	5	±0,2	10	11,8	1,6	M27
30	30,5	31,7	44,1	6	±0,2	12	14,2	1,6	M30
33	33,5	34,7	47,1	6	±0,2	12	14,2	1,6	M33
36	36,5	37,7	52,2	7	±0,25	14	16,5	1,6	M36
42	42,5	43,7	60,2	8	±0,25	16	18,9	2	M42
48	49	50,5	67	8	±0,25	16	18,9	2	M48

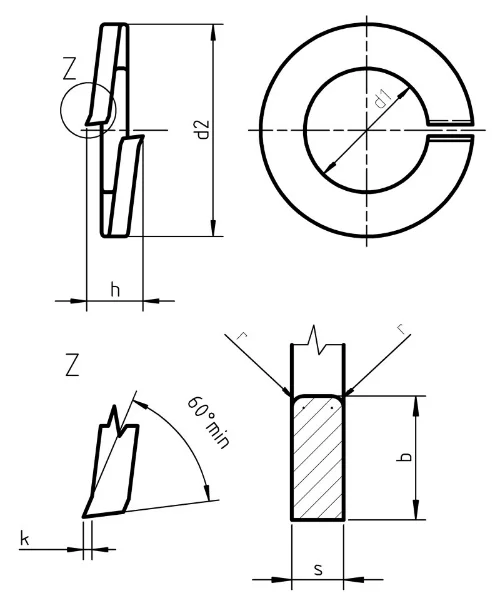

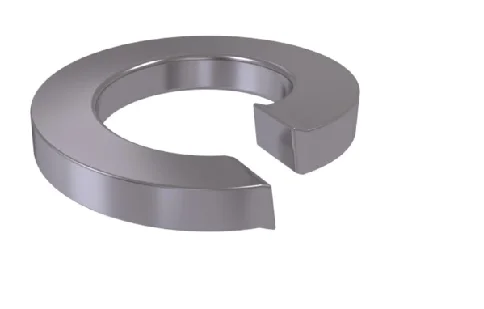

DIN 127 A - Spring lock washers, From A

Legend:
d1 - Inner diameter
d2 - Outer diameter
S - Washer width
h - unloaded washer height
r - radius
b - side length
k - tooth height
Makings:
Steel:steel
Stainless:A2,A4
Plastic:-
Non Ferrous: Bronze
Thread:-
Notes:
Table according to DIN 127:
dimensions in mm

Size	For thread	d1 min.	d1 max.	d2 max.	b	s	h min.	h max.	k	r
3	M3	3,1	3,4	6,2	1,3 ± 0,1	0,8 ± 0,1	1,9	2,1	0,15	0,2
3,5	M3,5	3,6	3,9	6,7	1,3 ± 0,1	0,8 ± 0,1	1,9	2,2	0,15	0,2
4	M4	4,1	4,4	7,6	1,5 ± 0,1	0,9 ± 0,1	2,1	2,5	0,15	0,2
5	M5	5,1	5,4	9,2	1,8 ± 0,1	1,2 ± 0,1	2,7	3,2	0,15	0,2
6	M6	6,4	6,5	11,8	2,5 ± 0,15	1,6 ± 0,1	3,6	4,2	0,2	0,3
7	M7	7,1	7,5	12,8	2,5 ± 0,15	1,6 ± 0,1	3,6	4,2	0,2	0,3
8	M8	8,1	8,5	14,8	3 ± 0,15	2 ± 0,1	4,6	5,4	0,3	0,3
10	M10	10,2	10,7	18,1	3,5 ± 0,2	2,2 ± 0,15	5	5,9	0,3	0,5
12	M12	12,2	12,7	21,1	4 ± 0,2	2,5 ± 0,15	5,8	6,8	0,4	1
14	M14	14,2	14,7	24,1	4,5 ± 0,2	3 ± 0,15	6,8	8	0,4	1
16	M16	16,2	17	27,4	5 ± 0,2	3,5 ± 0,2	7,8	9,2	0,4	1
18	M18	18,2	19	29,4	5 ± 0,2	3,5 ± 0,2	7,8	9,2	0,4	1
20	M20	20,2	21,2	33,6	6 ± 0,2	4 ± 0,2	8,8	10,4	0,4	1
22	M22	22,5	23,5	35,9	6 ± 0,2	4 ± 0,2	8,8	10,4	0,4	1
24	M24	24,5	25,5	40	7 ± 0,25	5 ± 0,2	11	13	0,5	1,6
27	M27	27,5	28,5	43	7 ± 0,25	5 ± 0,2	11	13	0,5	1,6
30	M30	30,5	31,7	48,2	8 ± 0,25	6 ± 0,2	13,6	16,1	0,8	1,6
36	M36	36,5	37,7	58,2	10 ± 0,25	6 ± 0,2	13,6	16,1	0,8	1,6
39	M39	39,5	40,7	61,2	10 ± 0,25	6 ± 0,2	13,6	16,1	0,8	1,6
42	M42	42,5	43,7	66,2	12 ± 0,25	7 ± 0,25	15,6	18,4	0,8	2
45	M45	45,5	46,7	71,2	12 ± 0,25	7 ± 0,25	15,6	18,4	0,8	2
48	M48	49	50,6	75	12 ± 0,25	7 ± 0,25	15,6	18,4	1	2
52	M52	53	54,6	83	14 ± 0,25	8 ± 0,25	18	21,2	1	2
56	M56	57	58,5	87	14 ± 0,25	8 ± 0,25	18	21,2	1	2
60	M60	61	62,5	91	14 ± 0,25	8 ± 0,25	18	21,2	1	2
64	M64	65	66,5	95	14 ± 0,25	8 ± 0,25	18	21,2	1	2
68	M68	69	70,5	99	14 ± 0,25	8 ± 0,25	18	21,2	1	2
72	M72	73	74,5	103	14 ± 0,25	8 ± 0,25	18	21,2	1	2
80	M80	81	82,5	111	14 ± 0,25	8 ± 0,25	18	21,2	1	2
90	M90	91	92,5	121	14 ± 0,25	8 ± 0,25	18	21,2	1	2
100	M100	101	102,5	131	14 ± 0,25	8 ± 0,25	18	21,2	1	2

BS 4464 Square Spring Washers

Size	M4	M5	M6	M8	M10	M12	M16	M20	M22	M24	M30	M36
d1 (min/max)	4.1-4.35	5.1-5.35	6.1-6.4	8.2-8.55	10.2-10.6	12.2-12.6	16.3-16.9	20.3-21.1	22.4-23.3	24.4-25.3	30.5-31.5	36.5-37.6
d2 (max)	6.95	8.55	9.6	12.75	15.9	17.9	24.3	30.5	32.7	35.7	43.9	52.1
s (min/max)	1.1-1.3	1.4-1.6	1.4-1.6	1.9-2.1	2.35-2.65	2.35-2.65	3.3-3.7	4.3-4.7	4.3-4.7	4.8-5.2	5.8-6.2	6.75-7.25

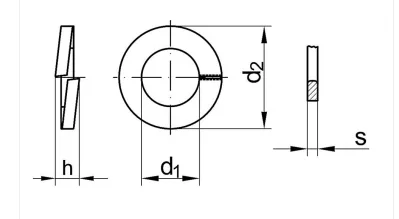

Inch Rectangular Section Spring Washer Spring-Steel BS1802B

D	d1 max	d1 min	d2 max	s1	swg	s	swg
1/8"	0.137	0.129	0.237	0.048	18	0.032	21
5/32"	0.17	0.16	0.3	0.064	16	0.032	21
3/16"	0.202	0.192	0.387	0.092	13	0.048	18
1/4"	0.267	0.255	0.465	0.092	13	0.064	16
5/16"	0.334	0.32	0.6	0.128	10	0.064	16
3/8"	0.399	0.383	0.694	0.144	9	0.064	16
7/16"	0.461	0.445	0.789	0.16	9	0.064	16
1/2"	0.524	0.508	0.851	0.16	8	0.092	13
9/16"	0.59	0.57	1.009	0.192	6	0.092	13
5/8"	0.66	0.636	1.072	0.192	6	0.128	10
3/4"	0.79	0.762	1.276	0.232	4	0.128	10
7/8"	9.25	0.89	1.442	0.252	3	0.128	10
1."	1.052	1.016	1.624	0.281	-	0.187	-
1.1/8"	1.184	1.145	1.75	0.281	-	0.187	-
