Carriage Bolt

Description:

Carriage bolts are mostly used in wood to wood fastening and general construction of decks, porches, swing sets and other home auxiliary units. It comes with a square shoulder and round head which can resist turning when the fastener is being tightened or removed. This ensures that the structure being built is sturdy and robust. The differentiating factor between these bolts and regular bolts is the dome-shaped head - the bolts are not meant to be screwed directly onto surfaces.

These bolts from ITA Fasteners are corrosion resistant because of the stainless steel, alloy steel and carbon steel materials used in its making. The versatility of these bolts allows them to be used on a wide range of applications. They are used for creating wood frames and wood beams and most wood to sheet metal fastening because its unique shape makes this the best contender when it comes to holding wood together. The square shoulder ensures that the structure being built is rigid, by restricting the movement of the materials being joined.

Dimensional Standards:

DIN 603, DIN 607, DIN 605, DIN 608

Carriage Bolts Dimensions

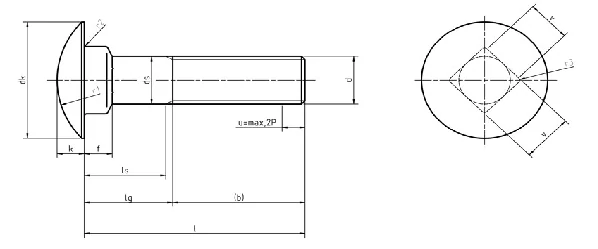

DIN 603 - Mushroom head square neck bolts

Equivalent norms: ISO 8677; CSN 21319; PN 82406; UNI 5731;

Thread d		M5	6	M8	M10	M12	M16	M20
P		0,8	1	1,25	1,5	1,75	2	2,5
b	l ? 125mm	16	18	22	26	30	38	46
	125 < l ? 200mm	22	24	28	32	36	44	52
	l > 200mm	-	-	41	45	49	57	65
dk	max.	13,55	16,55	20,65	24,65	30,65	38,8	46,8
dk	min.	12,45	15,45	19,35	23,35	29,35	37,2	45,2
ds	max.	5	6	8	10	12	16	20
ds	min.	4,52	5,52	7,42	9,42	11,3	15,3	19,16
f	max.	4,1	4,6	5,6	6,6	8,75	12,9	15,9
f	min.	2,9	3,4	4,4	5,4	7,25	11,1	14,1
k	max.	3,3	3,88	4,88	5,38	6,95	8,95	11,05
k	min.	2,7	3,12	4,12	4,62	6,05	8,05	9,95
r1	approx.	10,7	12,6	16	19,2	24,1	29,3	33,9
r2	max.	0,5	0,5	0,5	0,5	1	1	1
r3	max.	0,75	0,9	1,2	1,5	1,8	2,4	3
v	max.	5,48	6,48	8,58	10,58	12,7	16,7	20,84
v	min.	4,52	5,52	7,42	9,42	11,3	15,3	19,16

l			>M5		M6		M8		M10		M12		M16		M20
nominal size	min.	max.	ls min.	lg max.	ls min.	lg max.	ls min.	lg max.	ls min.	lg max.	ls min.	lg max.	ls min.	lg max.	ls min.	lg max.
16	15,1	16,9	-	8	-	10
20	18,95	21,05	-	8	-	10	-	12	-	14
25	23,95	26,05	-	8	-	10	-	12	-	14
30	28,95	31,05	-	18	-	10	-	12	-	14	-	18
35	33,75	36,25	15	19	12	17	-	12	-	14	-	18
40	38,75	41,25	20	24	17	22	11,75	18	-	14	-	18
45	43,75	46,25	25	29	22	27	16,75	23	11,5	19	-	18
50	48,75	51,25	30	34	27	32	21,75	28	16,5	24	-	18
55	53,5	56,5	35	39	32	37	26,75	33	21,5	29	16,25	25	-	23
60	58,5	61,5	40	44	37	42	31,75	38	26,5	34	21,25	30	-	23
65	63,5	66,5	45	49	42	47	36,75	43	31,5	39	26,75	35	17	27
70	68,5	71,5	50	54	47	52	41,75	48	36,5	44	31,25	40	22	32	-	28,5
80	78,5	81,5	60	64	57	62	51,75	58	46,5	54	41,25	50	32	42	21,5	34
90	88,25	91,75			67	72	61,75	68	56,5	64	51,25	60	42	52	31,5	44
100	98,25	101,75			77	82	71,75	78	66,5	74	61,25	70	52	62	41,5	54
110	108,25	111,75			87	92	81,75	88	76,5	84	71,25	80	62	72	51,5	64
120	118,25	121,75			97	102	91,75	98	86,5	94	81,25	90	72	82	61,5	74
130	128	132			101	106	95,75	102	90,5	98	85,25	94	76	86	65,5	78
140	138	142			111	116	105,75	112	108,5	108	95,25	104	86	96	75,5	8
150	148	152			121	126	115,75	122	110,5	118	105,25	114	96	106	85,5	98
160	156	164							120,5	128	115,25	124	106	116	95,5	108
180	176	184							140,5	148	135,25	144	126	136	115,5	128
200	195,4	204,6							160,5	168	155,25	164	146	156	135,5	148

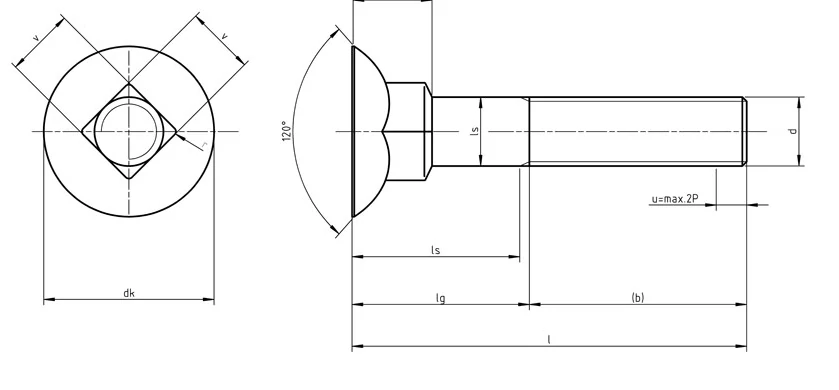

DIN 605 - Flat countersunk square neck bolts with hexagon nut

Equivalent norms: CSN 21327; PN 82402; UNI 6104;

Thread d			M6		M8		M10
P			1		1,25		1,5
b		l?125mm	18		22		26
		125	24		28		32
		l>200mm	-		41		45
dk		max.	16,55		20,65		24,65
dk		min.	15,45		19,35		23,35
ds		max.	6		8		10
ds		min.	5,52		7,42		9,42
f		max.	7,45		9,45		11,55
f		min.	6,55		8,55		9,45
r		max.	0,9		1,2		1,5
v		max.	6,48		8,58		10,58
v		min.	5,52		7,42		9,42
l			ls	lg	ls	lg	ls	lg
nominal	min.	max.	min.	max.	min.	max.	min.	max.
30	28,95	31,05	-	12,5	-	16
35	33,75	36,25	-	12,5	-	16
40	38,75	41,25	17	22	-	16	-	18
45	43,75	46,25	22	27	16,75	23	-	18
50	48,75	51,25	27	32	21,75	28	16,5	24
55	53,5	56,5	32	37	26,75	33	21,5	29
60	58,5	61,5	37	42	31,75	38	26,5	34
65	63,5	66,5			36,75	43	31,5	39
70	68,5	71,5			41,75	48	36,5	44
80	78,5	81,5			51,75	58	46,5	54
90	88,75	91,75					56,5	64
100	98,25	101,75					66,5	74

Thread d	M6	M8	M10
l	Wight kg/1000pcs
30	8,8	15,4
35	9,8	17,4
40	10,8	19,3	30,6
45	11,9	21,3	33,6
50	12,9	23,2	36,5
55	13,9	25,2	39,4
60	14,9	27,1	42,4
65		29,1	45,3
70		31	48,2
80		34,9	54,1
90			59,9
100			65,7

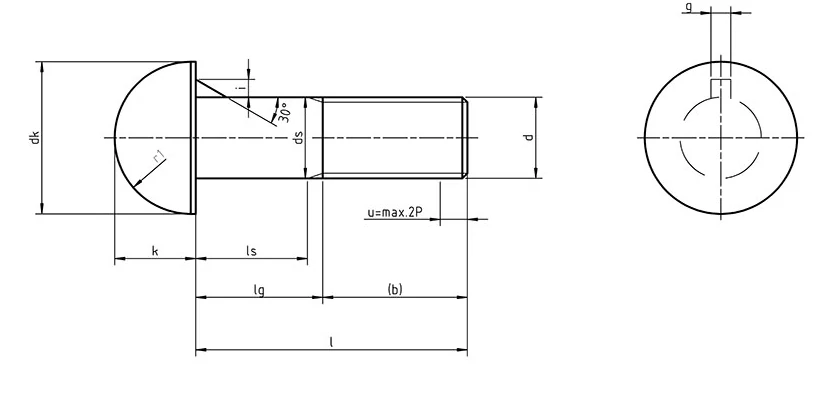

DIN 607 - Half coach bolt

Equivalent norms: PN 82410; UNI 5730;

d	M8	M10	M12	M16
p	1,25	1,5	1,75	2
b	22 - 28	26 - 32	30 - 36	38 - 57
dk	16,55	19,65	24,65	30,65
ds	8	10	12	16
k	6,38	7,45	9,65	11,75
i	2,3	2,7	3,2	3,5
g	3	3.2	3.6	4.2
r1	8.9	10.5	13.3	15.8
	Weight 1000 pcs. Bolt kg
l	M8	M10	M12	M16
30	15,3
35	17,1	27,3
40	19	30,2	49
45	20,8	33,2	53,3	98
50	22,7	36,1	57,5	105
55	24,6	38,9	61,7	113
60	26,5	41,8	65,9	122
65	28,4	44,7	70,1	129
70	30,3	47,6	74,3	136
80	34	53,4	82,7	151
90		59,3	91	165
100		65,1	99	180
110			107	195
120			115	210
130				226
140				241
150				257
160				273

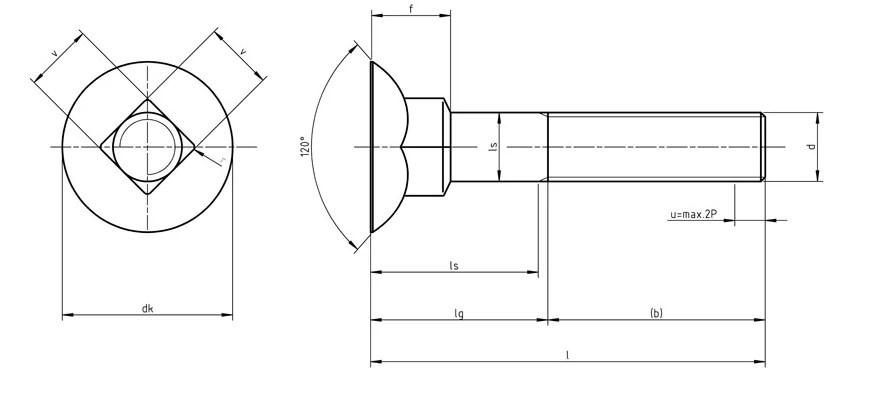

DIN 608 - Flat countersunk square neck bolts (with short square neck)

Equivalent norms: CSN 21326; PN 82402; UNI 5735;

Thread d			M10		M12
P			1,5		1,75
b			26		30
dk		max.	19,65		24,65
dk		min.	18,35		23,35
ds		max.	10		12
ds		min.	9,42		11,3
f		max.	8,45		11,05
f		min.	7,55		9,95
r		max.	1,5		1,8
v		max.	10,58		12,7
v		min.	9,42		11,3
l			ls	lg	ls	lg
nominal	min.	max.	min.	max.	min.	max.
25	23,95	26,05	-	16	-
30	28,95	31,05	-	16	-	20
35	33,75	36,25	-	16	-	20
40	38,75	41,25	-	16	-	20
45	43,75	46,25	11,5	19	-	20
50	48,75	51,25	16,5	24	-	20
